Solución confiable para reducción de voltaje: transformador seco Madver 15 kVA, para aplicaciones comerciales e industriales donde se requiere eficiencia energética y operación segura. Fabricado con aislamiento clase H y opciones de devanado Al–Al o Cu–Cu, con protección térmica de hasta 200 °C. Las versiones con factor K-13 o K-20 están diseñadas para cargas no lineales como variadores, UPS o equipos electrónicos.
Configuración personalizable en tensiones de entrada y salida, tipo de conexión y material del devanado.
Cumple con la norma NMX-J-351 y NOM-001-SEDE-2012. Instalación en interiores protegidos.

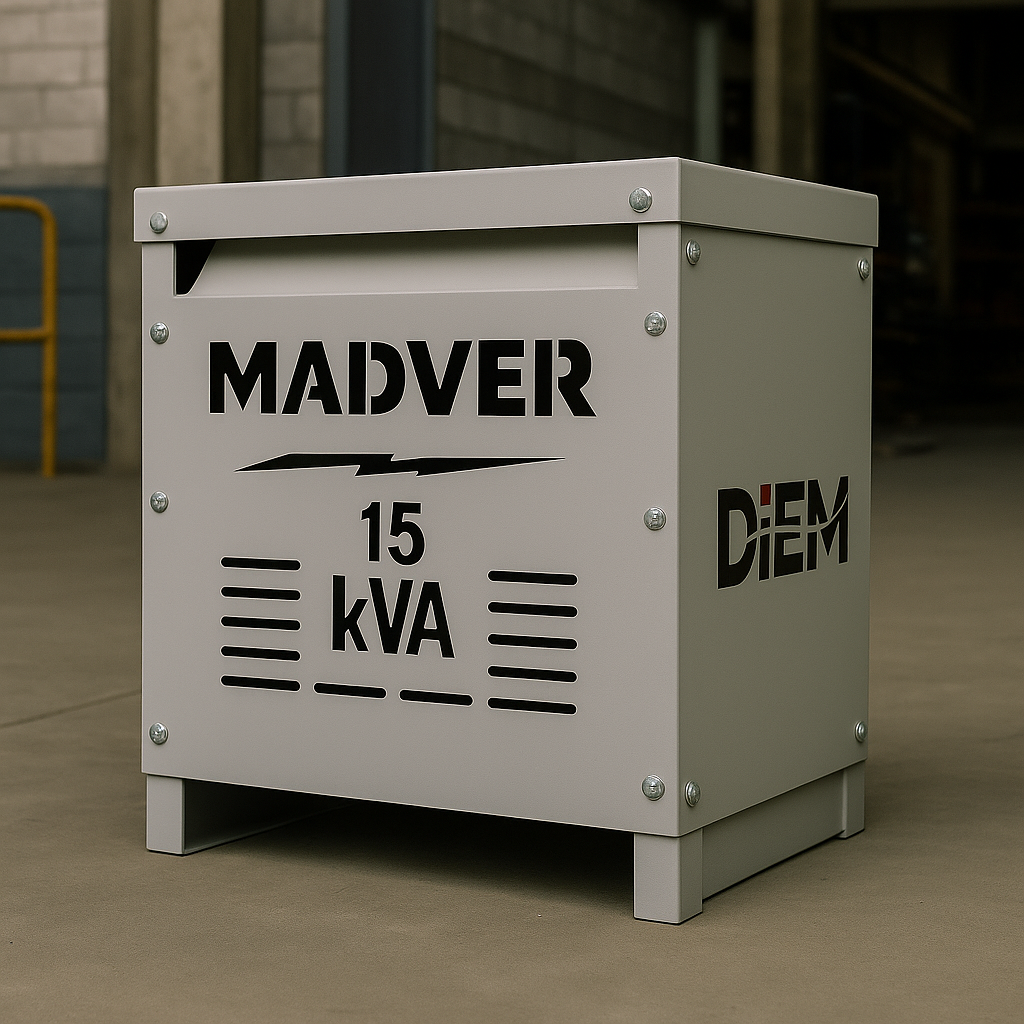

Transformador seco reductor Madver 15 kVA Al–Al o Cu–Cu
Potencia nominal: 15 kVA (ajustable según modelo)
*Tipo: Seco, ventilado por aire (AN)
*Fases: Trifásico
*Frecuencia: 60 Hz
*Aislamiento: Clase H (papel NOMEX y fibra de vidrio, 200 °C)
*Devanados:
*Alta y baja tensión en alambre magneto con doble capa de barniz para 200 °C
*En versiones con factor K-13 o K-20, el devanado de baja tensión puede ser en solera de aluminio aislada con NOMEX para 220 °C
*Temperatura de operación: Hasta 180 °C
*Clase de enfriamiento: AN (ventilación natural)
*Altura de operación: Hasta 2300 msnm
*Elevación de temperatura: 150 °C
*Derivaciones en primario: +2%, –2% a 2.5% cada una
*Porcentaje de carga: 100%
*Uso: Interior (gabinete metálico NEMA 1)
*Tensión de impulso (BIL): 10 kV A.T. y 10 kV B.T.
*Tensión de aislamiento: 1.2 kV A.T. y 1.2 kV B.T.
*Normas aplicables: NMX-J-351-ANCE y NOM-001-SEDE-2012
